SOLUCIONES ROBUSTAS PARA GRANDES DESCARGAS DE GAS CON LLAMA VISIBLE, ALTA DISPONIBILIDAD Y CONTROL DE RADIACIÓN A NIVEL DE SUELO
Las antorchas elevadas —flare stacks, estacas o mechurrios— son una de las soluciones más habituales cuando una planta necesita quemar de forma segura grandes caudales de gas y elevar el punto de combustión para reducir la radiación térmica en las zonas de operación.
En PREMATECNICA diseñamos y suministramos antorchas elevadas adaptadas a las condiciones reales de cada instalación: caudal, composición del gas, presión disponible, requisitos de humo, radiación, ruido, altura, espacio disponible y condiciones ambientales.
Nuestra experiencia en soluciones de proceso y energía nos permite abordar cada antorcha elevada con un enfoque práctico: seguridad de proceso, robustez mecánica, integración en planta y fiabilidad operativa a largo plazo.
CUÁNDO ELEGIR UNA ANTORCHA ELEVADA
Una antorcha elevada es especialmente adecuada cuando el proyecto necesita gestionar grandes descargas de gas, permite llama visible y dispone de altura suficiente para cumplir los límites de radiación a nivel de suelo.
Las antorchas elevadas ofrecen una solución más económica que una antorcha de suelo o enclaustrada cuando no existen restricciones severas de visibilidad, impacto visual, ruido o implantación. Frente a un venteo frío, aporta combustión controlada de gases combustibles. Frente a un oxidador térmico, su función principal no es el tratamiento continuo de emisiones, sino la seguridad y disponibilidad inmediata ante alivios, purgas, arranques, paradas o emergencias.
FUNCIONAMIENTO Y CONFIGURACIONES
El sistema recoge los gases de alivio desde equipos o unidades de proceso y los conduce hasta el quemador situado en altura. Antes de llegar al flare tip, el gas puede pasar por separación de líquidos, knock-out drum y sistemas de purga o sellado para proteger el interior frente a la entrada de aire. Después, el gas asciende por el fuste y se oxida en el quemador con ayuda de pilotos, sistemas de ignición y detección de llama. El diseño debe controlar estabilidad de llama, velocidad de salida, tendencia a producir humo, radiación, ruido y comportamiento frente al viento.

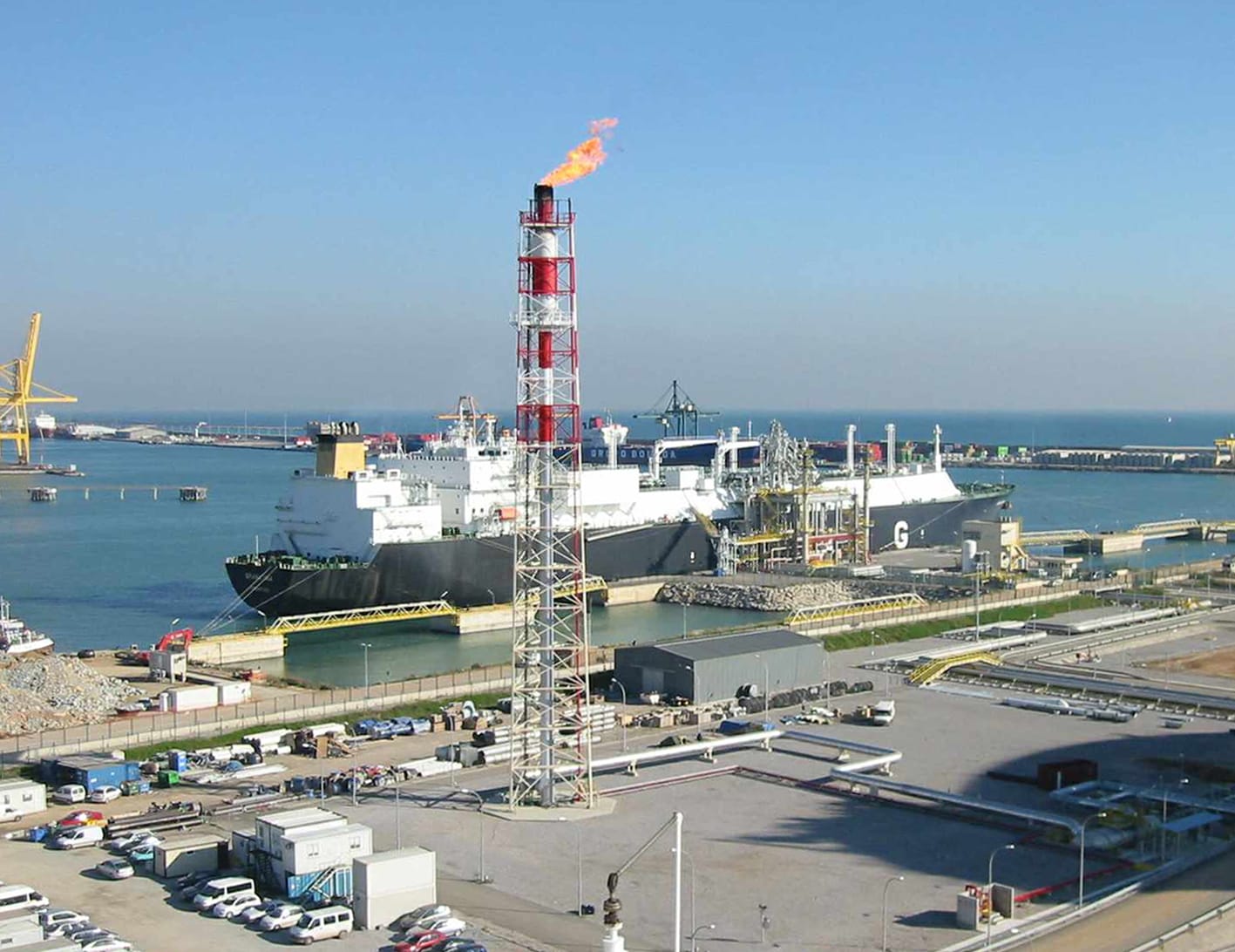

Las configuraciones más habituales incluyen antorchas asistidas y no asistidas, diseños smokeless o de baja generación de humo, quemadores sónicos o subsónicos, sistemas monopunto o multipunto, y fustes autoportantes, atirantados con vientos o soportados en estructura tipo Derrick.
COMPONENTES PRINCIPALES

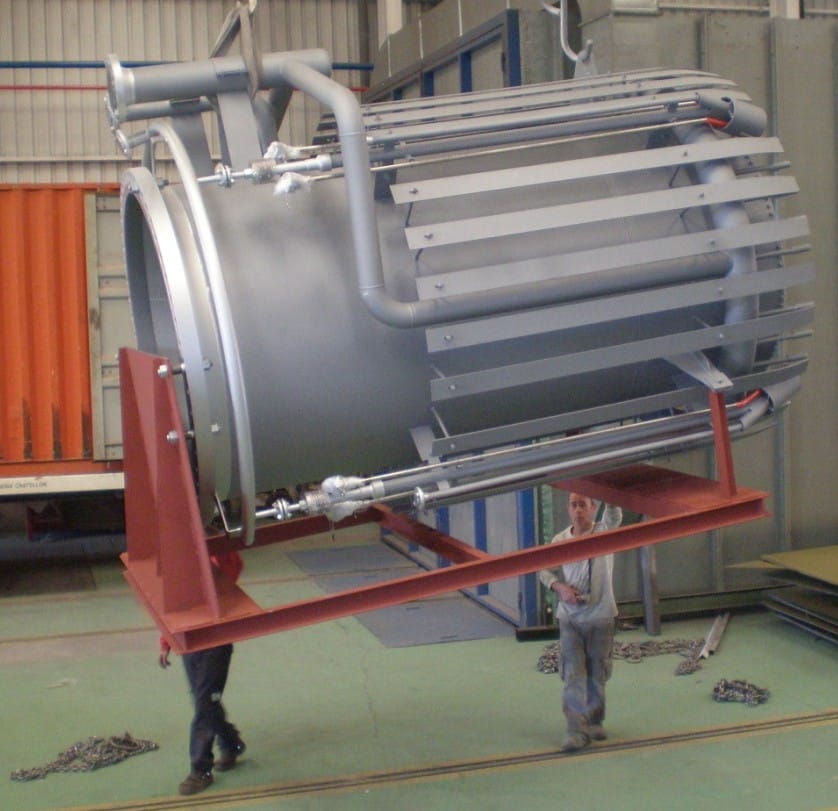

El flare tip o quemador condiciona la estabilidad de llama, la eficiencia de combustión, la generación de humo y el nivel de radiación. El fuste o flare stack transporta los gases hasta el quemador y debe diseñarse considerando altura, cargas estructurales, accesos, mantenimiento e integración con la planta.
Los quemadores piloto, junto con los sistemas de ignición y detección de llama, aseguran el encendido inmediato del gas descargado y permiten supervisar la presencia de llama. Los sistemas de purga y sellado evitan la entrada de aire en el fuste y reducen el riesgo de flashback, burnback o combustión interna.
Cuando el proyecto lo requiere, pueden incorporarse sellos dinámicos, sellos moleculares, knock-out drum, sello hidráulico, paneles de control y otros equipos auxiliares.
PREMATECNICA DISEÑA E IMPLANTA SU ANTORCHA ELEVADA
Cada antorcha elevada requiere una base de diseño específica. En PREMATECNICA analizamos las condiciones del proceso, los escenarios de alivio, la composición del gas, la presión disponible, los criterios de radiación y ruido, las restricciones de implantación y los requisitos de operación y mantenimiento.
A partir de esa base, ayudamos a definir la configuración más adecuada e integrar la antorcha elevada con el resto de la planta, incluyendo piping, utilities, sistemas de control, supervisión de montaje, puesta en marcha, mantenimiento, inspecciones y repuestos.
Cuando el proyecto lo requiere, realizamos estudios de radiación, dispersión o apoyo CFD para validar la solución y facilitar su integración segura en planta.
